Wie kalibriert man einen Prototyp einer CNC-Maschine?

Die Kalibrierung eines CNC-Maschinenprototyps ist ein entscheidender Prozess, der die Genauigkeit, Präzision und Zuverlässigkeit des Maschinenbetriebs gewährleistet. Als Lieferant von CNC-Prototypen weiß ich, wie wichtig eine ordnungsgemäße Kalibrierung für die Lieferung hochwertiger Teile und Komponenten an unsere Kunden ist. In diesem Blogbeitrag werde ich einige Erkenntnisse und Best Practices zur effektiven Kalibrierung eines Prototyps einer CNC-Maschine weitergeben.

Verstehen der Grundlagen der CNC-Maschinenkalibrierung

Bevor Sie sich mit dem Kalibrierungsprozess befassen, ist es wichtig zu verstehen, was die Kalibrierung von CNC-Maschinen beinhaltet. Bei der Kalibrierung wird die Genauigkeit der verschiedenen Komponenten und Systeme einer CNC-Maschine angepasst und überprüft, um sicherzustellen, dass Teile innerhalb der angegebenen Toleranzen hergestellt werden können. Dazu gehört die Kalibrierung der Maschinenachsen, Spindeln, Werkzeugwechsler und anderer kritischer Komponenten.

Das Hauptziel der Kalibrierung besteht darin, Fehler und Abweichungen in der Maschinenleistung zu minimieren, die zu schlechter Teilequalität, erhöhten Ausschussraten und verringerter Produktivität führen können. Indem Sie die Maschine regelmäßig kalibrieren, können Sie ihre Genauigkeit und Präzision über einen längeren Zeitraum beibehalten und so eine gleichbleibende und zuverlässige Leistung gewährleisten.

Vorbereitung zur Kalibrierung

Bevor Sie mit dem Kalibrierungsprozess beginnen, ist es wichtig, die Maschine und den Arbeitsbereich ordnungsgemäß vorzubereiten. Hier sind einige Schritte, die Sie befolgen müssen:

• Reinigen Sie die Maschine:Entfernen Sie Schmutz, Späne oder Kühlmittel aus dem Arbeitsbereich, den Achsen und Spindeln der Maschine. Wischen Sie die Oberflächen und Komponenten der Maschine mit einem sauberen, trockenen Tuch ab.
• Überprüfen Sie die Maschine:Überprüfen Sie die Maschine auf Anzeichen von Beschädigung, Verschleiß oder Fehlausrichtung. Suchen Sie nach losen Schrauben, Riemen oder Riemenscheiben und ziehen Sie diese bei Bedarf fest. Überprüfen Sie das Schmiersystem der Maschine und stellen Sie sicher, dass es ordnungsgemäß funktioniert.
• Stellen Sie die notwendigen Werkzeuge und Geräte bereit:Zum Kalibrieren der Maschine benötigen Sie eine Vielzahl von Werkzeugen und Geräten, darunter eine Messuhr, ein Mikrometer, einen Messschieber und andere Messinstrumente. Stellen Sie sicher, dass Sie alle notwendigen Werkzeuge und Geräte zur Hand haben, bevor Sie mit dem Kalibrierungsprozess beginnen.
• Weitere Informationen finden Sie im Handbuch der Maschine:Spezifische Anweisungen zur Kalibrierung der Maschine finden Sie im Handbuch der Maschine. Das Handbuch enthält detaillierte Informationen zu den Kalibrierungsverfahren, einschließlich der empfohlenen Einstellungen und Toleranzen für jede Komponente.

Kalibrieren der Maschinenachsen

Der erste Schritt bei der Kalibrierung eines Prototyps einer CNC-Maschine besteht darin, die Achsen der Maschine zu kalibrieren. Bei den Achsen handelt es sich um lineare oder rotierende Komponenten, die die Bewegung des Schneidwerkzeugs oder Werkstücks der Maschine steuern. Hier sind die Schritte, die Sie befolgen müssen:

• Überprüfen Sie die Achsenausrichtung:Verwenden Sie eine Messuhr, um die Ausrichtung jeder Achse zu überprüfen. Montieren Sie die Messuhr auf dem Tisch oder der Spindel der Maschine und positionieren Sie den Messtaster am Schlitten oder Schlitten der Achse. Bewegen Sie die Achse langsam über ihre gesamte Verfahrlänge und notieren Sie in regelmäßigen Abständen die Messwerte des Anzeigegeräts. Vergleichen Sie die Messwerte mit den Spezifikationen der Maschine, um festzustellen, ob die Achse richtig ausgerichtet ist.
• Passen Sie die Achsenausrichtung an:Wenn die Achse nicht richtig ausgerichtet ist, müssen Sie die Ausrichtung der Achse anpassen. Dies kann das Lösen der Befestigungsschrauben der Achse, das Anpassen der Position der Achse mithilfe von Unterlegscheiben oder Keilen und das anschließende Anziehen der Befestigungsschrauben umfassen. Wiederholen Sie die Ausrichtungsprüfung, um sicherzustellen, dass die Achse korrekt ausgerichtet ist.
• Kalibrieren Sie die Achsenneigung:Die Achssteigung ist die Strecke, die die Achse bei jeder Umdrehung der Leitspindel oder Kugelumlaufspindel zurücklegt. Verwenden Sie ein Mikrometer oder einen Messschieber, um die Achsneigung an mehreren Punkten entlang der Verfahrlänge der Achse zu messen. Vergleichen Sie die Messungen mit den Spezifikationen der Maschine, um festzustellen, ob die Achsneigung innerhalb des Toleranzbereichs liegt.
• Passen Sie die Achsenneigung an:Wenn die Achssteigung nicht innerhalb des Toleranzbereichs liegt, müssen Sie die Achssteigung anpassen. Dies kann das Anpassen der Vorspannung der Leitspindel oder Kugelumlaufspindel oder den Austausch der Leitspindel oder Kugelumlaufspindel umfassen, wenn diese abgenutzt oder beschädigt ist. Wiederholen Sie die Steigungsmessung, um sicherzustellen, dass die Achssteigung innerhalb des Toleranzbereichs liegt.

Kalibrieren der Maschinenspindel

Die Spindel ist das rotierende Bauteil, das das Schneidwerkzeug hält und die Schneidkraft bereitstellt. Hier sind die Schritte, die Sie befolgen müssen:

• Überprüfen Sie den Spindelrundlauf:Verwenden Sie eine Messuhr, um den Spindelschlag zu überprüfen. Montieren Sie die Messuhr auf dem Tisch oder der Spindel der Maschine und positionieren Sie den Messtaster der Messuhr gegen die Spindelnase oder den Werkzeughalter. Drehen Sie die Spindel langsam von Hand und notieren Sie in regelmäßigen Abständen die Messwerte der Anzeige. Vergleichen Sie die Messwerte mit den Spezifikationen der Maschine, um festzustellen, ob der Spindelschlag innerhalb des Toleranzbereichs liegt.
• Passen Sie den Spindelrundlauf an:Wenn der Spindelschlag nicht innerhalb des Toleranzbereichs liegt, müssen Sie den Spindelschlag anpassen. Dies kann das Einstellen der Spindellager oder den Austausch der Spindel umfassen, wenn diese abgenutzt oder beschädigt ist. Wiederholen Sie die Rundlaufprüfung, um sicherzustellen, dass der Spindelrundlauf innerhalb des Toleranzbereichs liegt.
• Kalibrieren Sie die Spindelgeschwindigkeit:Verwenden Sie einen Drehzahlmesser, um die Spindeldrehzahl an mehreren Punkten entlang des Drehzahlbereichs der Spindel zu messen. Vergleichen Sie die Messungen mit den Spezifikationen der Maschine, um festzustellen, ob die Spindeldrehzahl innerhalb des Toleranzbereichs liegt.
• Passen Sie die Spindelgeschwindigkeit an:Liegt die Spindeldrehzahl nicht im Toleranzbereich, müssen Sie die Spindeldrehzahl anpassen. Dies kann das Einstellen des Antriebsriemens oder der Riemenscheibe der Spindel oder den Austausch des Spindelmotors umfassen, wenn dieser abgenutzt oder beschädigt ist. Wiederholen Sie die Drehzahlmessung, um sicherzustellen, dass die Spindeldrehzahl innerhalb des Toleranzbereichs liegt.

Kalibrieren des Werkzeugwechslers der Maschine

Der Werkzeugwechsler ist die Komponente, die die Schneidwerkzeuge während des Bearbeitungsprozesses automatisch wechselt. Hier sind die Schritte, die Sie befolgen müssen:

• Überprüfen Sie die Genauigkeit des Werkzeugwechslers:Verwenden Sie eine Messuhr, um die Genauigkeit des Werkzeugwechslers zu überprüfen. Montieren Sie die Messuhr auf dem Tisch oder der Spindel der Maschine und positionieren Sie den Messtaster der Messuhr am Werkzeughalter. Wechseln Sie die Werkzeuge mehrmals und notieren Sie die Anzeigewerte bei jedem Werkzeugwechsel. Vergleichen Sie die Messwerte mit den Spezifikationen der Maschine, um festzustellen, ob die Genauigkeit des Werkzeugwechslers innerhalb des Toleranzbereichs liegt.
• Passen Sie die Genauigkeit des Werkzeugwechslers an:Wenn die Genauigkeit des Werkzeugwechslers nicht innerhalb des Toleranzbereichs liegt, müssen Sie die Genauigkeit des Werkzeugwechslers anpassen. Dies kann das Anpassen der mechanischen Komponenten des Werkzeugwechslers oder den Austausch des Werkzeugwechslers umfassen, wenn dieser abgenutzt oder beschädigt ist. Wiederholen Sie die Genauigkeitsprüfung, um sicherzustellen, dass die Genauigkeit des Werkzeugwechslers innerhalb des Toleranzbereichs liegt.
• Kalibrieren Sie den Werkzeuglängenversatz des Werkzeugwechslers:Der Werkzeuglängenversatz ist der Abstand zwischen der Werkzeugspitze und dem Referenzpunkt der Maschine. Verwenden Sie ein Werkzeugeinstellgerät oder einen Messtaster, um den Werkzeuglängenversatz für jedes Werkzeug im Werkzeugwechsler zu messen. Vergleichen Sie die Messungen mit den Spezifikationen der Maschine, um festzustellen, ob der Werkzeuglängenversatz innerhalb des Toleranzbereichs liegt.
• Passen Sie den Werkzeuglängenversatz des Werkzeugwechslers an:Wenn der Werkzeuglängenversatz nicht innerhalb des Toleranzbereichs liegt, müssen Sie den Werkzeuglängenversatz anpassen. Dies kann das Anpassen der Softwareeinstellungen des Werkzeugwechslers oder den Austausch des Werkzeugeinstellgeräts oder des Messtasters umfassen, wenn diese abgenutzt oder beschädigt sind. Wiederholen Sie die Messung des Werkzeuglängenversatzes, um sicherzustellen, dass der Werkzeuglängenversatz innerhalb des Toleranzbereichs liegt.

Überprüfung der Kalibrierung

Nachdem Sie den Kalibrierungsprozess abgeschlossen haben, ist es wichtig, die Kalibrierung zu überprüfen, um sicherzustellen, dass die Maschine ordnungsgemäß funktioniert. Hier sind einige Schritte, die Sie befolgen müssen:

• Führen Sie einen Testteil durch:Nutzen Sie die Maschine zur Herstellung eines Testteils mit einem einfachen Bearbeitungsprogramm. Messen Sie die Abmessungen des Teils mit einem Mikrometer, einem Messschieber oder anderen Messinstrumenten. Vergleichen Sie die Messungen mit den Spezifikationen des Teils, um festzustellen, ob die Maschine Teile innerhalb der angegebenen Toleranzen produziert.
• Überprüfen Sie die Leistung der Maschine:Überwachen Sie die Leistung der Maschine während des Testlaufs. Achten Sie auf Anzeichen von Vibrationen, Geräuschen oder anderen Anomalien. Überprüfen Sie die Schnittkräfte, die Spindeldrehzahl und die Vorschubgeschwindigkeit der Maschine, um sicherzustellen, dass sie im empfohlenen Bereich liegen.
• Nehmen Sie alle erforderlichen Anpassungen vor:Wenn die Maschine keine Teile innerhalb der angegebenen Toleranzen produziert oder Sie Anzeichen einer abnormalen Leistung bemerken, müssen Sie alle erforderlichen Anpassungen an der Maschinenkalibrierung vornehmen. Wiederholen Sie den Kalibrierungsvorgang nach Bedarf, bis die Maschine ordnungsgemäß funktioniert.

Abschluss

Die Kalibrierung eines Prototyps einer CNC-Maschine ist ein komplexer und zeitaufwändiger Prozess, der jedoch für die Gewährleistung der Genauigkeit, Präzision und Zuverlässigkeit des Maschinenbetriebs von entscheidender Bedeutung ist. Indem Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen, können Sie Ihren CNC-Prototyp effektiv kalibrieren und sicherstellen, dass er qualitativ hochwertige Teile und Komponenten produziert.

Als Lieferant von CNC-Prototypen sind wir bestrebt, unseren Kunden Teile und Komponenten höchster Qualität zu liefern. Wenn Sie Fragen haben oder Hilfe bei der Kalibrierung Ihres Prototyps einer CNC-Maschine benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir verfügen über ein Team erfahrener Techniker, die Ihnen die Unterstützung und Anleitung bieten können, die Sie benötigen, um den Erfolg Ihres Projekts sicherzustellen.

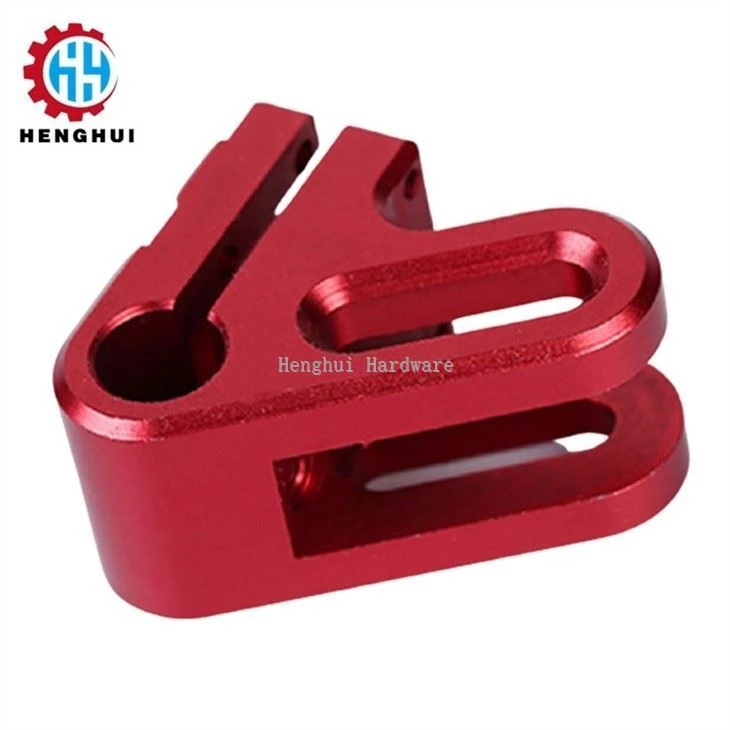

Wenn Sie Interesse an unserem habenAluminiumbearbeitungsteil,Teile aus Aluminium 6061, oderCNC-MetalldrehteilBitte zögern Sie nicht, uns für weitere Informationen zu kontaktieren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten und Sie beim Erreichen Ihrer Fertigungsziele zu unterstützen.
